ECLISSE je vaším spolehlivým partnerem v každém kroku návrhu interiéru. Nabízíme plnou podporu, která vám pomůže přetavit vaše vize v realitu.
Všechno na dosah jediným kliknutím
Uvažujete o začlenění pouzdra pro posuvné dveře nebo zapuštěných zárubní do vašeho projektu? U nás získáte vždy kompletní technické materiály, které můžete přímo integrovat do svého projektu, což vám ušetří cenný čas při plánování a mnoho dalšího.
Tabulky s rozměry, technické listy, návody a videa
Hledáte informace k určitému produktu a rozměry? Potřebujete montážní návod nebo chcete shlédnout rychle video instruktáž?
Klikněte na odkaz níže a dostanete se do technické knihovny, kde pod konkrétními produkty najdete vše potřebné.
DWG, BIM
Pod jednotlivými produkty najdete vždy cestu ke stažení, které vás navede do technické knihovny, kde jsou k jednotlivým produktům ke stažení soubory DWG a BIM. K dispozici jsou zde rovněž montážní návody a videa, pro lepší představu, jak se s danými produkty pracuje co se týče instalace.
Kontaktujte nás
Obecně lze uvést, že umíme dodat pouzdra až pro jedno dveřní křídlo o šířce 2000 x výška 3000 mm (u dvoukřídlého provedení 2000+2000/3000). A provádíme také zkracování na míru, dle požadavku. Kontaktujte nás na mailu projekty@eclisse.cz.
ATYPY a rozměry na míru
Kromě standardních velikostí dodáváme běžně také produkty atypických velikostí a provádíme také zkracování. Rychlou informaci o dostupných rozměrech naleznete na tomto webu pod jednotlivými produkty (vždy v části ROZMĚRY). Limity pro maximální možné rozměry se liší produkt od produktu a také podle toho, zda se produkt zabudovává do SDK nebo ZDIVA. Uvedených limitů dosáhl výrobce testováním, kdy u daných rozměrů můžeme garantovat, že systém bude fungovat řádně a bez problémů.
Maximální možné výrobní rozměry najdete také souhrnně v generálním technickém katalogu vždy pod konkrétním produktem. Tento kompletní katalog vám můžeme poslat také v tištěné verzi, stačí vyplnit dotazník na uvedené stránce.
Tabulky atypických rozměrů naleznete rovněž v sekci Ke stažení v Technické knihovně pod konkrétním produktem v části technické listy.
Technické výhody
Stavební pouzdro pro posuvné dveře je kovová konstrukce, která umožňuje, aby se posuvné interiérové dveře zasouvaly do zdi (zděné nebo sádrokartonové). Tento systém nazýváme zjednodušeně pouzdro, ale můžete se setkat také s termínem rám nebo kapsa pro posuvné dveře. Pouzdro se skládá z kapsy pro dveře, horní kolejnice a dorazového dílu.
Pouzdro, které má být považováno za kvalitní produkt, musí splňovat určité požadavky na spolehlivost a dobu použitelnosti:
- Pevnost: pouzdro musí být stejně odolné jako stěna a musí umožňovat jeho údržbu bez ovlivnění stěny;
- Plynulost a lehkost v pohybu dveří: vozíky a kolejnice musí umožňovat plynulý pohyb a musí mít možnost snadné instalace náhrady v případě poškození;
- Záruka posuvného systému dveří bez ohýbání plechu tvoří pomocný rám, což by mohlo způsobit potíže při posuvu dveří;
- Nevytváří trhliny v omítce: je to nedílná součást stěny, konstrukce pouzdra nesmí měnit vzhled a konzistenci stěny;
- Snadná instalace a údržba: pouzdro, které lze snadno sestavit a nainstalovat i bez odborného personálu a chrání produkt v průběhu času. Důvodem je, že veškeré údržbářské práce nebo instalace příslušenství v pozdější době musí být možné bez ovlivnění struktury stěny.
Téměř 35 let výzkumu vedlo k vývoji produktu, který má následující vlastnosti:
Odnímatelná kolejnice
Klid a žádný stres s pozdějšími úpravami
Všechna pouzdra ECLISSE mají odnímatelnou kolejnici. Díky tomu ji lze lehce i po zabudování pouzdra vyndat a provádět různé úpravy, třeba přenastavit koncový doraz, přidat příslušenství, apod.
Nosné vozíčky
Plynulý posuv
Standardně dodáváme všem pouzdrům pojezdové vozíčky s nosností 100 kg. Vozíčky mají kuličková ložiska: jsou bezúdržbové, bezproblémové. Pro těžší dveře dodáváme i vozíčky s nosností 150 kg
Rozpěra k vyrovnání pouzdra
Vždy dokonale vyrovnané
Montážní rozpěra slouží k vyrovnání pouzdra a vymezení šířky průchodu. U vybraných výrobků je navíc uvnitř pouzdra uložena delší a robustnější pozinkovaná rozpěra, která se jednoduše vytáhne a připevní na protilehlou stojinu.

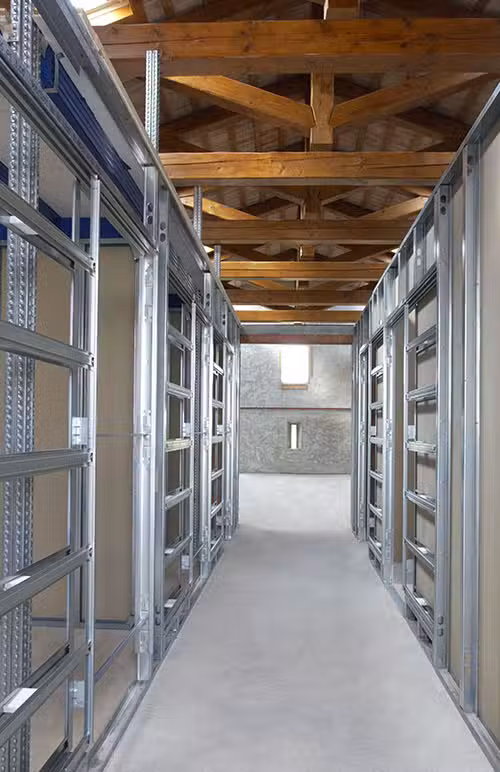

Pouzdra pro posuvné dveře do sádrokartonu
V případě sádrokartonových stěn je otevřená struktura pouzder do SDK vizuálně velmi podobná sádrokartonovému rastru a dobře na něj navazuje, což usnadňuje opláštění pouzder. Nesmontovaná verze pouzder do sádrokartonu, tzv. KIT je užitečná pro své rozměry. Balení snadno přenesete, převezete i uskladníte. Jedna paleta pouzder o 77 kusech zabere jeden metr čtvereční. Navíc je pouzdro je variabilně sestavitelné na dokončenou tloušťku 10 nebo 12,5 cm.
Pouzdro do sádrokartonu s otevřenou strukturou má schopnost vydržet o 20% více bočního ohýbání, než jiné podobné konstrukce na současném trhu (interní laboratorní testy prováděné na různých ekvivalentních konstrukcích).
Zesílené svislé výztuhy, spojené s vodorovnými profily, spolu tvoří konstrukci mnohem pevnější než pouzdro vyrobené z jednoho kusu plechu.

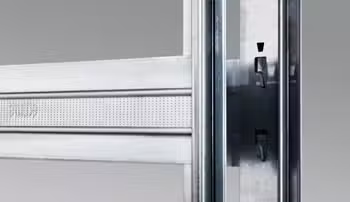

Zesílené omega profily
Speciálně profilované příčné výztuhy z pozinkovaného plechu tl. 0,7 mm poskytují odolní vnitřní prostor pro bezpečné vedení dveřního křídla.

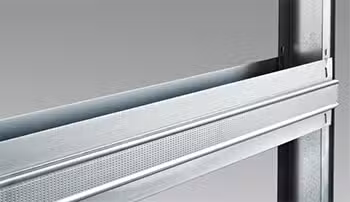

12 Svislé výztuhy
Svislé výztuhy jsou vyrobeny ze zesílené oceli (1,2 mm) a jsou speciálně vyztužené, aby odolaly vertikálním tlakům.
Vrchní kovová traverza
Je navržena tak, aby zvýšila rezistenci případných tlaků.
Pouzdra pro posuvné dveře do zdiva
Pouzdra ECLISSE do zdiva mají velmi pevnou a odolnou konstrukci, díky originálnímu, technickému řešení. Standardní pouzdro (průchod 800×2100 mm) váží v tomto případě více než 40 kilogramů.

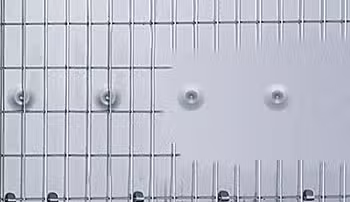

Profilovaný plech
Pouzdra ECLISSE mají vysokou pevnost a tuhost. Používáme speciálné, bodově profilované plech o síle cca 0,7 mm.
Omítkářská síť
Omítkářská síť má málá oka (50×25 mm). Přesah sítě na stěnu zamezuje praskání omítky. Omítkářská síť je vyrobena z vroubkovaného drátu, což výrazně zlepšuje přilnavost sítě mezi pouzdrem a omítkou.

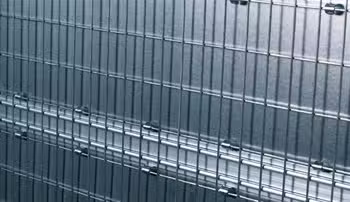

16 vodorovné výztužné profily
Konstrukci pouzdra tvoří 16 vodorovných výztužných profilů, navazujících na profilovaný plech, ke kterým je bez svařování připevněna omítkářská síť. Díky tomu mají pouzdra potřebnou pevnost a rezistenci.
